"Odstupanje mjerenja pričvrsne matice vretena od 0,01 mm uzrokuje prekomjerno aksijalno odstupanje vretena?" Kao inženjer s 15 godina iskustva u preciznoj strojnoj obradi i inspekciji, ovi problemi s mjerenjem uobičajene su bolne točke u industriji alatnih strojeva, energije vjetra i opreme za precizne prijenose. Temeljni problem često proizlazi iz nedovoljnog razumijevanja specifikacija mjerenja sigurnosne matice vretena, odabira alata, operativnih standarda i kontrole pogrešaka. Kao središnje pričvršćivače sustava vretena, preciznost sigurnosne matice vretena izravno određuje rotacijsku točnost, krutost i radnu stabilnost vretena. Osobito u scenarijima velike -brzine i preciznosti, čak i manja odstupanja mjerenja mogu izazvati lančane reakcije poput vibracija vretena i smanjene točnosti pozicioniranja. U praksi, precizno mjerenje sigurnosnih matica vretena zahtijeva uspostavljanje sveobuhvatnog procesnog sustava usmjerenog na "punu pokrivenost ključnih pokazatelja, odgovarajući odabir alata, kontrolirane operativne standarde i preciznu prevenciju grešaka." Danas ćemo vas voditi kroz okvir od osam-koraka kako biste svladali precizno mjerenje sigurnosnih matica vretena. Od preduvjeta do validacije rezultata, ovaj pristup rješava uobičajene bolne točke: mjerenje bez smjera, ispodparmičnu točnost i izazove kompatibilnosti.

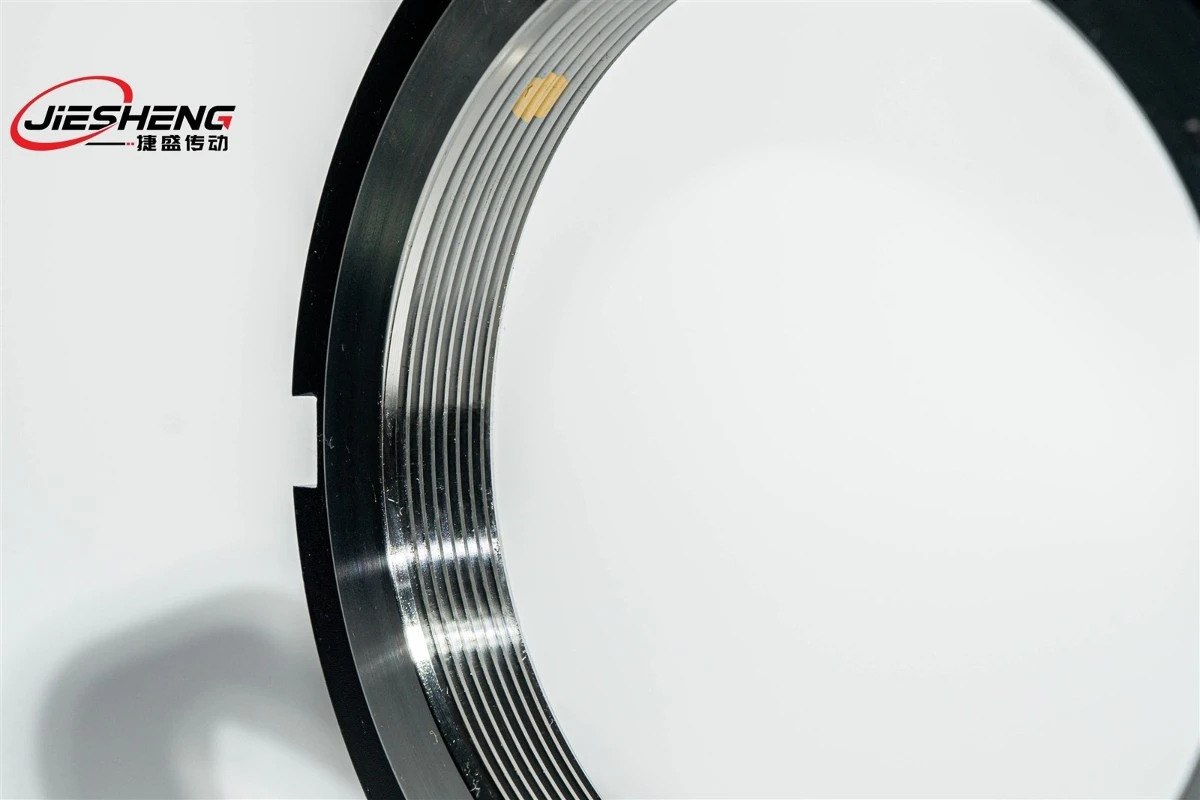

Korak 1: Praktična analiza u 7 koraka za PreciseBlokada vretenaMjerenje matice
Definirajte temeljne preduvjete za mjerenje-Prvo razumite "Granice zahtjeva i pragove prihvaćanja"
Kako biste postigli precizno mjerenje sigurnosnih matica vretena, jasno definirajte temeljne ciljeve, ključne pokazatelje i pragove prihvatljivosti u industriji kako biste izbjegli "slijepo mjerenje" koje previđa kritične parametre ili uvodi suvišnu preciznost:
Osnovni preduvjeti za precizno mjerenje sigurnosne matice vretena mogu se sažeti u tri točke:Najprije osigurajte kompatibilnost sklopa jamčeći precizno pristajanje između matice i navoja/krajnjih površina vretena. Drugo, osigurajte pouzdanost zaključavanja provjerom točnosti zahvaćanja navoja i preciznosti kontakta s čeonim-čelima kako biste spriječili neuspjeh zaključavanja. Treće, osigurajte točnost rada vretena kontroliranjem radijalnog i aksijalnog odstupanja matice kako biste smanjili vibracije vretena. Osnovne mjere mjerenja uključuju: točnost dimenzija, geometrijske tolerancije i kvalitetu površine.
|
Osnovni pokazatelji |
Zahtjevi preciznog scenarija |
Opći zahtjevi scenarija |
Ključni učinci pogreške |
|
Tolerancija promjera koraka navoja |
Manje od ili jednako ±0,01 mm |
Manje od ili jednako ±0,02 mm |
Svako povećanje odstupanja od 0,01 mm povećava zazor za 0,012 mm |
|
Odstupanje čeone strane (manje od ili jednako φ100 mm) |
Manje od ili jednako ±0,05 mm |
Manje od ili jednako ±0,05 mm |
Svaki višak od 0,005 mm povećava zračnost vretena za 0,008 mm |
|
Hrapavost površine (krajnja strana) |
Ra Manji ili jednak 0,4 μm |
Ra Manji od ili jednak 0,8 μm |
Prianjanje nečistoća uzrokuje odstupanje od 0,01 μm |
2. korak: izmjerite osnovne metrike i rizike pogreške-Kvantitativna analiza za precizno ublažavanje
Precizno mjerenje sigurnosnih matica vretena mora pokriti sve osnovne metrike uz točno ublažavanje pogrešaka mjerenja kako bi se spriječio kvar zbog izostavljanja jednog-metričkog podatka ili prekoračenja granica tolerancije:
- Osnovni pokazatelji mjerenja i njihov značaj:
Parametri niti:Odredite točnost zahvaćanja niti. Svaki porast od 0,01 mm u srednjem odstupanju promjera povećava zazor zahvata navoja za 0,012 mm, povećavajući fluktuaciju momenta za 15%.
Čeono odstupanje i radijalno kružno odstupanje:Odredite koaksijalnost i aksijalni zazor nakon sastavljanja vretena. Svako povećanje od 0,005 mm u čeonom odstupanju dodaje 0,008 mm aksijalnoj zračnosti vretena;
Unutarnji promjer/vanjski promjer/debljina:Osigurajte kompatibilnost s vretenima i podloškama. Odstupanja unutarnjeg promjera koja prelaze H7 toleranciju uzrokuju prekomjerni zazor, pojačavajući radijalne vibracije vretena;
- Rizici pogreške osnovnog mjerenja:
Neodgovarajući odabir alata:Korištenje standardnih čeljusti za mjerenje preciznog srednjeg promjera navoja dovodi do pogrešaka do 0,03 mm, što daleko premašuje prihvatljive pragove.
Korak 3: Precizan odabir alata - Usklađivanje specifikacija sa zahtjevima točnosti
Odabir alata čini temelj preciznog mjerenja. Profesionalni alati moraju se odabrati na temelju zahtjeva točnosti različitih mjernih parametara, pridržavajući se temeljnog načela da "točnost alata treba premašiti zahtjeve mjerenja 3-5 puta":
- Odabir alata prema parametru mjerenja:
Mjerenje parametara niti:
Precizni scenariji:Koristite mikrometre za navoje, univerzalne mjerne instrumente ili mjerila za navoje. Dajte prednost mikrometrima navoja za mjerenje srednjeg promjera i univerzalnim mjernim instrumentima za mjerenje koraka.
Standardni scenariji:Upotrijebite mjerače za navoje ili digitalne čeljusti za navoje (točnost 0,005 mm).
Korak 4: Osnovni postupci mjerenja metrike-Kontrola preciznosti u svakoj fazi
Različite metrike mjerenja zahtijevaju odgovarajuće operativne protokole kako bi se osigurali kontrolirani procesi i točni podaci. Temeljni principi su: "Točno pozicioniranje, ravnomjerna primjena sile, mjerenje u više-točaka i usrednjavanje podataka":
visina:
Postupak:Učvrstite maticu na radnom stolu univerzalnog mjernog stroja pomoću učvršćenja za pozicioniranje za centriranje; postavite sondu poravnatu s vrhom navoja; pomaknite radni stol da izmjerite udaljenost između tri susjedna vrha, izračunajte nagib (nagib=ukupna udaljenost / 2); napraviti više mjerenja i izračunati prosjek.
Radijalno odstupanje:
Postupak:Pričvrsna matica s fiksiranim izljevom na čeonoj-čelini. Postavite sondu indikatora brojčanika okomito na površinu vanjskog promjera matice. Zakrenite vreteno za jedan krug. Zabilježite maksimalnu-minimalnu razliku očitanja indikatora brojčanika kao radijalno odstupanje.
- Mjerenje dimenzija:
Unutarnji promjer:
Postupak:Odaberite mikrometar unutarnjeg promjera s tri-čeljusti koji odgovara specifikaciji. Nulirajte i kalibrirajte. Umetnite mikrometar u unutarnji promjer matice. Namjestite čeljusti tako da ravnomjerno dodiruju unutarnju površinu uz istomjeran pritisak. Pročitajte vrijednost. Mjerite na četiri različite pozicije i uzmite prosjek.
Korak 5: Kontrola pogrešaka mjerenja i obrada podataka-Osiguravanje pouzdanih rezultata
Točno mjerenje zahtijeva ciljanu kontrolu različitih pogrešaka uz standardizaciju postupaka obrade podataka kako bi se spriječili iskrivljeni rezultati uzrokovani pogreškama ili nepravilnim rukovanjem podacima:
- Osnovne mjere kontrole pogrešaka:
Sustavna kontrola grešaka:Redovito kalibrirajte mjerne alate; provjeriti mjerne sustave korištenjem standardnih dijelova; kalibrirajte mikrometre navoja sa standardnim mjeračima navoja, osiguravajući pogrešku manju ili jednaku 0,001 mm;
Kontrola operativnih grešaka:
- Mjerenja provodi profesionalno obučeno osoblje upoznato s protokolima rada alata;
- Unakrsno-mjerenje identičnih pokazatelja od strane dva operatera s odstupanjem manjim ili jednakim 0,002 mm;
- Održavajte stabilnost tijela tijekom mjerenja kako biste spriječili drhtanje ruku;
Kontrola pogreške okruženja:
- Instalirajte-klima-uređaj s kontroliranom temperaturom i anti{2}}podloge protiv vibracija;
- Izbjegavajte mjerenja u podne tijekom-sezona visokih temperatura; pred-kondicionirajte opremu na stabilne temperature tijekom-sezona niskih temperatura.
Korak 6: Specijalizirana prilagodba mjerenja za jedinstvene scenarije
Za predimenzionirane sigurnosne matice vretena nepravilnog oblika ili visoke{0}}temperature potrebni su prilagođeni pristupi mjerenju kako bi se prevladala ograničenja konvencionalnih metoda:
- Prevelike mjere matice (OD > 200 mm):
Osnovni izazovi:Teško pozicioniranje, nedovoljan hod alata, osjetljivost na temperaturne utjecaje;
- Nepravilno mjerenje matice (ne-kružno, stepenasto/žljebljeno):
Osnovni izazovi:Složeno pozicioniranje, nemogućnost standardnih alata da se prilagode mjernim površinama;
- High-temperature nut measurement (operating temperature >100 stupnjeva):
Osnovni izazov:Značajne dimenzionalne varijacije između uvjeta okoline i visoke-temperature;
- Zamke posebnih scenarija koje treba izbjegavati:
- Zabrani segmentirano mjerenje vanjskog promjera velikih matica pomoću standardnih čeljusti;
- Zabraniti prisilno pozicioniranje nepravilnih matica s konvencionalnim učvršćenjima;
- Zabraniti oslanjanje isključivo na-mjerenja temperature okoline za aplikacije na visokim-temperaturama.
Korak 7: Validacija rezultata mjerenja i primjena-Završna faza kontrole petlje
Provjera valjanosti nakon-mjerenja osigurava pouzdanost podataka dok standardizira izlaz izvješća kako bi se pružile precizne reference sklopa. Temeljna načela: "Usklađeni rezultati, standardizirana izvješća,-podaci spremni za aplikaciju":
- Validacija rezultata mjerenja:
Unakrsna-provjera:Ponovno -izmjerite istu metriku pomoću različitih operatora i alata. Prag prihvatljivosti: odstupanje manje od ili jednako 0,003 mm.
Standardna usporedba komponenti:Istovremeno mjerite prema standardnoj sigurnosnoj matici poznate preciznosti. Odstupanje manje od ili jednako 0,002 mm od standardne vrijednosti potvrđuje pouzdanost mjernog sustava.
Probni test sastavljanja:Izvedite probnu montažu kvalificirane matice s odgovarajućim vretenom. Provjerite zadovoljava li moment zaključavanja specifikacije i ostaje li zračnost vretena unutar dopuštenih granica. Nakon probne montaže matice vretena alatnog stroja, zakretni moment je ostao stabilan sa zazorom vretena od 0,003 mm, ispunjavajući zahtjeve.
Zaključak: Precizno mjerenje ovisi o "potpunoj pokrivenosti pokazatelja i kontroli procesa od-{1}}do kraja."
Ukratko, precizno mjerenjeblokada vretenaing matica zahtijeva sveobuhvatan sustav kontrole koji pokriva "pregled preduvjeta mjerenja, precizan odabir alata, kontrolu okoline, standardizirani rad, sprječavanje grešaka i provjeru rezultata." Temeljna logika je "prvo definirajte zahtjeve i pragove prolaznosti/nedovoljnosti → zatim uskladite alate i metode → konačno izvršite precizno mjerenje i verifikaciju." Ovo osigurava da rezultati mjerenja točno odražavaju preciznost matice, štiteći naknadnu montažu i stabilan rad vretena.
Uobičajene zamke u većini poduzeća uključuju:"zanemarivanje parametara navoja i mjerenja geometrijske tolerancije uz fokusiranje isključivo na osnovne dimenzije", "nedovoljna preciznost alata koja dovodi do prekomjernih pogrešaka mjerenja" i "previđanje ekoloških i operativnih standarda, ugrožavanje pouzdanosti mjerenja." U praksi, nakon sveobuhvatnog tijeka rada-definiranje preduvjeta mjerenja → ublažavanje ključnih pogrešaka → precizan odabir alata → rigorozna kontrola pripreme okoline → standardiziranje operativnih postupaka → znanstvena obrada podataka → prilagodba za posebne scenarije → provjera zatvaranja aplikacije-može kontrolirati pogreške mjerenja unutar 0,003 mm. Ovo osigurava 100% kompatibilnost sklopa matice, značajno povećavajući radnu stabilnost i životni vijek sustava vretena.
