Kako predopterećenje utječe na izvedbu linearne vodilice?
Tijekom otklanjanja grešaka na preciznom alatnom stroju i automatizirane montaže opreme, inženjeri se često susreću sa zbunjujućim pitanjima: "Zašto dodavanje predopterećenjalinearna vodilicauzrokuje operativno zastajkivanje?" "Za identične vodilice, lagano prednaprezanje daje nedovoljnu točnost pozicioniranja, dok veliko prednaprezanje skraćuje životni vijek-kako odabrati?" Glavni uzrok takvih problema leži u nedovoljnom razumijevanju odnosa između prednaprezanja i performansi linearne vodilice.
U stvarnosti, predopterećenje služi kao "jezgra za podešavanje performansi" linearnih vodilica. Primjenom početnog pritiska između vodilice i kliznog bloka (eliminirajući razmak), izravno utječe na krutost, preciznost, životni vijek i radnu otpornost vodilice. Različiti scenariji primjene daju prioritet različitim aspektima izvedbe, zahtijevajući da odabir predučitavanja bude "prilagođen specifičnim potrebama"-ni veće ni manje nije samo po sebi bolje. Danas sustavno analiziramo kako predopterećenje konkretno utječe linearna vodilicaizvedba-od njezinih operativnih načela do praktičnog odabira-ilustrirajući kroz studije slučaja "kako predučitavanje utječe na izvedbu i kako ga postaviti za različite scenarije." To će vam pomoći da uspostavite znanstveni sustav usklađivanja predopterećenja.

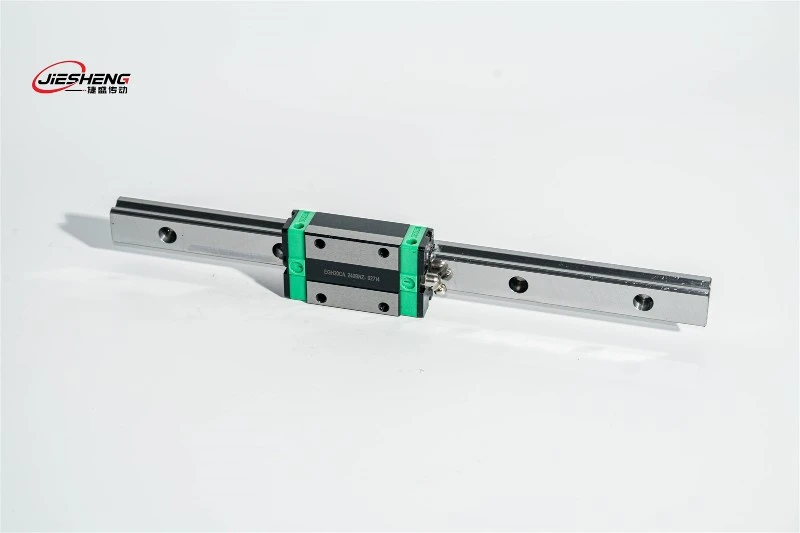

Prvo, razjasnite: definiciju i temeljnu funkcijuLinearni vodičPreload - Razumijevanje temeljnih utjecaja
Da biste shvatili utjecaj predučitavanja, prvo razumite njegovu bit i temeljnu funkciju-temelj za kasniju analizu:
Definicija: Prednaprezanje u linearnim vodilicama odnosi se na početni kontaktni pritisak koji se primjenjuje između kliznog bloka i tračnice odabirom kuglica (ili valjaka) različitih veličina. Kada promjer kuglice premaši standardni razmak između vodilice i kliznog bloka za 0,001 do 0,01 mm, kuglice se lagano stisnu tijekom sastavljanja, generirajući trajni početni pritisak-to predstavlja predopterećenje. Osnovne funkcije:
Uklonite klirens:Predopterećenje potpuno eliminira radijalni/aksijalni zazor između vodilice i kliznog bloka, sprječavajući "slobodan hod" tijekom kretanja i povećavajući točnost pozicioniranja.
Poboljšajte krutost kontakta:Predopterećenje povećava kontaktnu površinu između kuglica i vodilica/kliznih blokova, smanjujući elastičnu deformaciju pod opterećenjem i povećavajući ukupnu krutost vodilica.
Stabiliziranje točnosti pokreta:Ne{0}}unaprijed učitane vodilice sklone su "pomaku vibracija" tijekom promjena opterećenja. Predopterećenje ograničava položaj lopte putem početnog pritiska, osiguravajući stabilnu preciznost kretanja.
Drugo, utjecaj 1:Značajno povećava krutost vodilice - Veće prednaprezanje daje veću krutost, ali gornje granice se moraju kontrolirati.
Krutost predstavlja alinearna vodilicaotpornost tračnice na deformacije, izravno utječući na preciznost opreme pod opterećenjem. Predopterećenje ima najizravniji utjecaj na krutost, pokazujući trend "pozitivne korelacije". Međutim, ovaj učinak nije beskonačno skalabilan:
1. Mehanizam: Predopterećenje povećava krutost kroz "jačanje kontaktnog naprezanja"
U ne-prednapregnutim vodilicama, kuglice dodiruju vodilicu i klizač s "slobodnim kontaktom". Pod opterećenjem, kuglice prvo prolaze kroz blagi pomak (eliminirajući zazor) prije prijenosa opterećenja, što rezultira značajnom elastičnom deformacijom. Nasuprot tome, sile prednaprezanja u prednapregnutim vodilicama izazivaju "početnu kompresijsku deformaciju" između kuglica i dodirnih površina. Pod opterećenjem, uklanjanje razmaka je nepotrebno, što omogućuje izravan prijenos opterećenja.
2. Scenariji primjene: Zahtjevi visoke krutosti zahtijevaju veliko predopterećenje; zahtjevi niske krutosti mogu se odlučiti za nisko predopterećenje.
Scenariji visoke-krutosti uključuju značajne varijacije opterećenja, zahtijevajući minimalnu deformaciju (manje od ili jednako 0,005 mm) kako bi se osigurala preciznost obrade. Za takve primjene prikladna su srednja ili velika predopterećenja.
Nasuprot tome, primjene niske-krutosti uključuju stabilna, mala opterećenja s opuštenim zahtjevima za deformacijom (manje od ili jednako 0,01 mm), dajući prednost operativnoj fleksibilnosti. Za takve scenarije preporučuje se lagano prednaprezanje (P0) ili bez prednaprezanja.
3. Mjere opreza: Predopterećenje nije nužno bolje kada je veće; izbjegavajte "pretjerano predopterećenje".
Pretjerano predopterećenje predstavlja značajne rizike:Kada prednaprezanje premaši 1,5 puta nazivno prednaprezanje tračnice, kontaktni napon između čeličnih kuglica i kontaktnih površina može premašiti granicu tečenja materijala. To uzrokuje "plastičnu deformaciju" (pitting) na kontaktnim površinama, paradoksalno smanjujući krutost (povećavajuću deformaciju).
Tipično, gornja granica za predopterećenje je:Predopterećenje bi trebalo biti manje od ili jednako 10% nominalne dinamičke nosivosti vodilice kako bi se spriječila materijalna šteta.
Treće, Utjecaj 2: Poboljšanje točnosti pozicioniranja i ponovljivosti - Predopterećenje eliminira zazor i stabilizira preciznost
Točnost pozicioniranja (odstupanje između stvarnih i ciljnih položaja) i ponovljivost (dosljednost odstupanja u više položaja) temeljne su metrike za preciznu opremu. Predopterećenje poboljšava točnost kroz dvostruke putove: "eliminiranje zazora + stabilizacija kontakta":
1. Utjecaj na točnost pozicioniranja: Eliminira "mrtvi hod" kako bi se smanjilo odstupanje od pozicioniranja.
Bez predopterećenja, kada se klizač pomiče, kuglica prvo mora "popuniti prazninu" prije pomicanja tereta. To uzrokuje da stvarni pomak bude 0,005 mm manji od zadanog pomaka, što rezultira odstupanjem od pozicioniranja koje prelazi toleranciju. Unaprijed učitane vodilice potpuno eliminiraju zazor. Kuglice cijelo vrijeme održavaju "čvrsti kontakt" s kontaktnim površinama, eliminirajući putovanje zrakom tijekom kretanja klizača. Odstupanje pozicioniranja može se kontrolirati unutar 0,001 mm.
2. Utjecaj na ponovljivost: Stabiliziranje stanja kontakta smanjuje fluktuaciju odstupanja
Bez predopterećenja, položaji kontakta kuglice pomiču se pod varijacijama opterećenja (uzrokovane nestabilnošću-izazvanom zazorom), što dovodi do značajnih fluktuacija odstupanja nakon ponovljenog pozicioniranja (točnost ponovljivosti ±0,005 mm). Međutim, prednapregnute vodilice koriste početni pritisak za ograničavanje položaja kuglice. Čak i uz promjene opterećenja, kuglice održavaju stabilan kontakt, što rezultira minimalnim fluktuacijama odstupanja ponovljivosti.
3. Scenariji primjene: Srednje-do-visoko predopterećenje neophodno za preciznu opremu; lagano predopterećenje opcionalno za opću opremu
Precizna oprema zahtijeva izuzetno visoku točnost, obično zahtijeva točnost pozicioniranja manju ili jednaku ±0,001 mm i ponovljivost manju ili jednaku ±0,0005 mm. Srednje predopterećenje (P1) ili veliko predopterećenje (P2) prikladno je za takve scenarije. Na primjer, u vodilici stroja za poluvodičku litografiju, veliko predopterećenje stabilizira ponovljivost na ±0,0003 mm, ispunjavajući nanometarske-zahtjeve preciznosti litografije čipova.
Uobičajena oprema zahtijeva umjerenu preciznost, obično zahtijeva točnost pozicioniranja manju ili jednaku ±0,01 mm i ponovljivost manju ili jednaku ±0,005 mm. Lagano predopterećenje (P0) prikladno je za takve scenarije.
Četvrto, udar 3: Promjena trenja vodilice i otpora pri kretanju - Veće predopterećenje povećava otpor, zahtijevajući ravnotežu između preciznosti i potrošnje energije.
Predopterećenje povećava trenje između kuglica i kontaktnih površina putem "početnog stiska", izravno utječući na otpor kretanja vodilice i potrošnju energije motora. Ovo predstavlja ključno razmatranje "precizne-energetske ravnoteže" pri odabiru predopterećenja:
1. Mehanizam utjecaja:Povećano predopterećenje povećava kontaktni pritisak, čime se povećava sila trenja.
Radna sila trenja (F) odlinearna vodilicas prvenstveno se sastoji od trenja kotrljanja, izračunatog kao F=μ × (P + Fz), gdje je μ koeficijent trenja kotrljanja (približno . 0.001), P je sila predopterećenja, a Fz vanjsko opterećenje. Za vodilice bez predopterećenja, P=0, dakle sila trenja F=μ×Fz. Za vodilice s predopterećenjem, P se povećava, uzrokujući odgovarajuće povećanje sile trenja F.
2. Stvarni utjecaj: Povećani otpor dovodi do većeg opterećenja motora i veće potrošnje energije.
Veće trenje izravno zahtijeva od motora veći okretni moment za pogon vodilice, što potencijalno uzrokuje preopterećenje motora tijekom dugotrajnog rada.
Istovremeno, povećani otpor povećava potrošnju energije opreme. Dodatno, veliko prednaprezanje može uzrokovati "osjećaj zastajkivanja" tijekom rada vodilice, osobito pri malim brzinama, ugrožavajući stabilnost gibanja opreme.
3. Strategija balansiranja: Odaberite predopterećenje na temelju "prioriteta preciznosti" kako biste izbjegli slijepi odabir visokog predopterećenja.
Precizni{0}}prioritetni scenariji dopuštaju umjerena povećanja otpora, čineći srednje predopterećenje (P1) prikladnim za balansiranje preciznosti i otpora. Potrošnja energije i glatkoća-prioritetni scenariji daju prednost niskom otporu, čineći lagano predopterećenje (P0) prikladnim.
Peto, Utjecaj 4: Značajan učinak na životni vijek vodilice - I prekomjerno i nedovoljno predopterećenje skraćuju životni vijek
Linearna vodilicaživotni vijek tračnica pokazuje "ne{0}}linearni odnos" s predopterećenjem: nulto predopterećenje ili prekomjerno predopterećenje smanjuju životni vijek. Samo "podudarno predopterećenje" maksimizira dugovječnost:
1. Mehanizam: Predopterećenje utječe na životni vijek kroz "kontaktno opterećenje i stopu trošenja"
Bez prednaprezanja ili s nedovoljnim laganim prednaprezanjem, zazor uzrokuje "pretjerano lokalizirano kontaktno naprezanje" između kuglica i kontaktnih površina (bez prednaprezanja, opterećenje se koncentrira na nekoliko kuglica, dostižući kontaktno naprezanje od 2500 MPa-prelazeći granicu zamora materijala od 2000 MPa). Ovaj scenarij potiče "pukotine uslijed zamora" na površinama kugle i vodilice. Širenje pukotina dovodi do pucanja i smanjenog vijeka trajanja.
2. Formula za izračun životnog vijeka i provjera valjanosti podataka
Industrijska-standardna formula za izračun životnog vijeka je L10=(C / P)³ × 10⁶ (jedinica: mm), gdje je C nazivno dinamičko opterećenje, a P stvarno opterećenje (uključujući ekvivalentno opterećenje predopterećenja). Ekvivalentno opterećenje izračunava se kao P=K × Fz + P0 (K je faktor opterećenja, obično 1,2; P0 je ekvivalentno opterećenje predopterećenja, gdje je lagano predopterećenje P0=0.3Fz, srednje predopterećenje P0=0.5Fz, veliko predopterećenje P0=1.0Fz).
Šesto, Sažetak: Umijeće balansiranja sile predopterećenja i performansi linearne vodilice
Utjecaj sile predopterećenja nalinearna vodilicaizvedba temeljno uključuje "dinamičku ravnotežu višedimenzionalnih karakteristika". Povećanje predopterećenja značajno povećava krutost i preciznost, ali istovremeno povećava trenje i smanjuje životni vijek. Smanjenje predopterećenja smanjuje potrošnju energije i produljuje životni vijek, ali zahtijeva žrtvovanje neke krutosti i preciznosti. Znanstveni odabir prednaprezanja ne teži ekstremu niti jedne metrike performansi. Umjesto toga, usredotočuje se na "glavne zahtjeve opreme", pronalazeći optimalnu ravnotežu između preciznosti, krutosti, životnog vijeka, potrošnje energije i cijene.
Iz perspektive praktične primjene, precizno usklađeno predopterećenje donosi tri ključne prednosti:
Sukladnost izvedbe:Osigurava da metrika kritične opreme zadovoljava specifikacije dizajna. Na primjer, precizni alatni strojevi postižu točnost pozicioniranja od ±0,002 mm (u odnosu na ±0,005 mm) putem optimiziranog usklađivanja predopterećenja, ispunjavajući zahtjeve visoke-preciznosti strojne obrade.
Optimizacija troškova: Sprječava povećanu potrošnju energije motora (godišnja ušteda električne energije od 1000-2000 RMB) i smanjen životni vijek vodilice (produljenje životnog vijeka za 30%-50%) uzrokovan prekomjernim prednaprezanjem, dok minimalizira troškove prerade zbog nedovoljne preciznosti;
Poboljšana stabilnost:Smanjuje kvarove poput zastajkivanja i odstupanja u preciznosti uzrokovana nepravilnim prednaprezanjem, smanjujući stope kvarova opreme za više od 40% kako bi se osiguralo kontinuirano i stabilno proizvodno djelovanje.
Ako imate specifične scenarije primjene linearnih vodilica, navedite detaljne parametre. Mogu izvesti ciljane izračune prednaprezanja, preporučiti razine prednaprezanja, pa čak i ponuditi praktična rješenja za testiranje prednaprezanja i prilagodbu za maksimiziranje performansi linearne vodilice.
