"Zašto moj laserski rezač proizvodi neravnine na rubovima i dimenzijska odstupanja veća od 0,05 mm? Je li to problem prijenosnog sustava?" "Kako mogu riješiti odstupanje putanje tijekom rezanja velikom-brzinom i postići više od 80% prinosa za precizne dijelove?" "Nakon zamjene standardnih kugličnih vijaka, preciznost rezanja zapravo se pogoršala-što je pošlo po zlu?" Kao inženjer s 12 godina stručnosti u održavanju i nadogradnji opreme za lasersku obradu, takva pitanja o poboljšanju preciznosti laserskog rezača uobičajena su u preciznoj proizvodnji i industriji lima. Nakon zamjene standardnih kugličnih vijaka, preciznost rezanja zapravo se smanjila-gdje je nastao problem?" Kao inženjer s 12 godina iskustva specijaliziran za održavanje i nadogradnju opreme za lasersku obradu, ova pitanja o poboljšanju preciznosti stroja za lasersko rezanje predstavljaju uobičajene bolne točke u preciznoj proizvodnji, obradi lima i srodnim industrijama. Preciznost rezanja stroja za lasersko rezanje temeljno se oslanja na stabilnost i točnost Kao "osnovna komponenta prijenosa" pokreta rezne glave, performanse visoko{10}}kuglastog vretena izravno određuju točnost pozicioniranja laserskog fokusa i glatkoću putanje gibanja, u konačnici utječući na kvalitetu rubova i točnost dimenzija. Jednom je tvornica preciznih limova rashodovana zbog velike{12}}precizne opreme. pogreške u pozicioniranju standardnih kugličnih vijaka u njihovom laserskom rezaču, što je rezultiralo izravnim gubicima od 120 000 juana. Nasuprot tome, tvornica elektroničkih komponenti nadogradila je na visoko{16}}precizne kuglične vijake, povećavajući točnost rezanja s ±0,05 mm na ±0,01 mm i povećavajući stope prolaza sa 78% na 99,5%. visoko{22}}kuglasti vijci ne samo da "zamjenjuju" standardne vijke. Umjesto toga, njihove inherentne visoko{24}}precizne karakteristike precizno odgovaraju sustavu kretanja laserskih strojeva za rezanje, povećavajući točnost rezanja u više dimenzija. Danas ćemo koristiti okvir od 5{27}}koraka kako bismo sveobuhvatno analizirali temeljnu logiku iza-preciznosti lopte vijci poboljšavaju točnost stroja za lasersko rezanje-od principa rada i ključnih karakteristika do odabira i implementacije - pojašnjavajući "zašto poboljšavaju performanse, gdje se pojavljuju poboljšanja i kako odabrati pravo pristajanje."
Korak 1: Praktična analiza načina u 5 korakaVisoko{0}}precizni kuglasti vijakPoboljšajte točnost laserskog rezanja
Definirajte temeljnu logiku-Prvo shvatite odnos između "visoke-preciznosti kugličnih vijaka" i "preciznosti laserskog rezanja"
Da bismo točno shvatili kako visoko{0}}precizni kuglični vijci poboljšavaju točnost laserskog rezanja, prvo moramo razjasniti temeljne koncepte, metriku procjene za preciznost laserskog rezanja i njihov temeljni odnos:

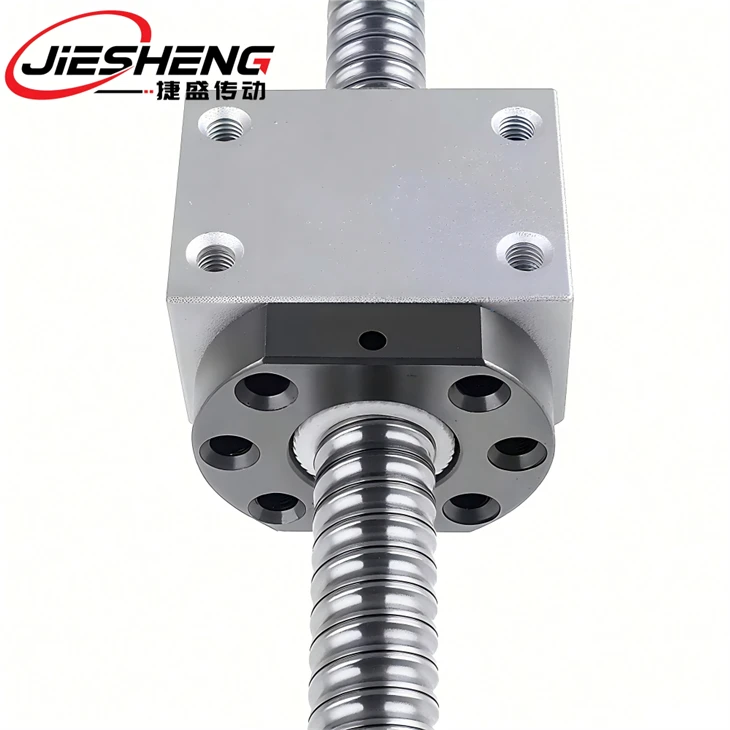

Visoko{0}}precizni kuglični vijak komponenta je prijenosa koja postiže visoku{1}}točnost pozicioniranja, ponovljivost i točnost vodilja. Prenosi snagu i pretvara rotacijsko gibanje u linearno kroz trenje kotrljanja između kuglica, vijaka i matica. Njegove ključne prednosti uključuju: nizak koeficijent trenja, visoku točnost pozicioniranja, veliku krutost i glatko kretanje, što omogućuje preciznu konverziju rotacije motora u linearno kretanje rezne glave.
Temeljne metrike procjene za preciznost laserskog rezanja:
Dimenzijska točnost:Odstupanje između stvarnih dimenzija dijela i specifikacija dizajna, zahtijeva manje od ili jednako ±0,02 mm za precizno rezanje;
Točnost ponovljivosti:Odstupanje kada se glava za rezanje više puta pomiče u isti položaj, zahtijeva manje od ili jednako ±0,01 mm;
Točnost putanje:Usklađenost između rezne putanje i projektirane putanje, sprječavanje "nazubljenih rubova" i "odstupanja luka".
Korak 2: Mehanizam za poboljšanje jezgre-Koliko visoko{2}}precizni kuglasti vijci poboljšavaju točnost rezanja u četiri dimenzije
Visoko{0}}precizni kuglasti vijci povećavaju točnost rezanja ne kroz jednu dimenziju, već sveobuhvatnim optimiziranjem kontrole kretanja laserske glave za rezanje kroz četiri mehanizma-"Precizan prijenos, glatko kretanje, čvrsta potpora i kompenzacija pogreške"-čime se podiže ukupna preciznost rezanja:
Precizna kontrola elektroda osigurava točnost dimenzija:
Osnovno načelo:Visoko{0}}precizni kuglični vijci pokazuju minimalnu pogrešku u vodi, precizno pretvarajući rotaciju motora u linearni pomak glave za rezanje kako bi se spriječila dimenzionalna odstupanja uzrokovana greškom u vodi.
Usporedba sa standardnim vijcima:Standardni kuglični vijci imaju značajnu pogrešku. Pri rezanju velikih dijelova nakupljaju se pogreške, što dovodi do prevelikih odstupanja dimenzija.
Visoka točnost ponavljanja pozicioniranja osigurava dosljednost serije:
Osnovno načelo:Precizna strojna obrada osigurava minimalni razmak između vijka i matice, dok struktura predopterećenja eliminira aksijalni zazor. Ovo jamči odstupanje od pozicioniranja manje od ili jednako ±0,01 mm kada se glava za rezanje vrati u isti položaj više puta.
Ključna vrijednost:U serijskoj proizvodnji, ponovljena točnost pozicioniranja izravno određuje konzistentnost proizvoda, sprječavajući serijski otpad uzrokovan pojedinačnim odstupanjima.
Korak 3: Ključne tehničke karakteristike-Što čini "preciznu jezgru" visoko{2}}preciznih kugličnih vijaka
Značajno poboljšanje preciznosti laserskog rezanja postignuto visoko{0}}preciznim kuglastim vijcima proizlazi iz četiri osnovne tehničke karakteristike, koje čine temeljnu osnovu za točnost prijenosa:
Ultra-visoka preciznost:
Ocjena preciznosti:Laserski strojevi za rezanje obično koriste visoko precizne kuglaste vijake razreda C7- i razreda C5, sa strogom kontrolom nad greškom u vodi;
Proces postignuća:Precizno brušenje (preciznost do 0,001 mm) osigurava ravnomjerno olovo preciznom strojnom obradom dimenzija navoja, geometrije i pozicioniranja;
Vrijednost točnosti rezanja:Preciznost olova izravno određuje točnost dimenzija, sprječavajući kumulativne pogreške-osobito kritične za-rezanje velikih dijelova.
Precizna predopterećena struktura:
Metode predučitavanja:Strojevi za lasersko rezanje obično koriste dvije metode prednaprezanja-dvostruko prednaprezanje odstojnika matice i dvostruko prednaprezanje navoja matice. Sila predopterećenja primjenjuje se podešavanjem razmaka matica kako bi se eliminirao aksijalni zazor.
Zahtjevi za predučitavanje:Postavite odgovarajuće prednaprezanje na temelju opterećenja rezanja, obično 10%-20% nazivnog dinamičkog opterećenja. Time se eliminira zazor dok se sprječava prekomjerno predopterećenje koje povećava trenje i skraćuje životni vijek.
Vrijednost za točnost rezanja:Struktura predopterećenja osigurava prijenos-bez zazora kretanja glave za rezanje, sprječavajući kašnjenje u pozicioniranju i odstupanje putanje uzrokovano zazorom.
Korak 4: Uobičajeni problemi s točnošću i rješavanje problema - Brzo rješavanje iskorištavanjem visoke preciznosti
Za laserske strojeve za rezanje opremljene visoko{0}}preciznim kuglastim vijcima, smanjena točnost rezanja obično proizlazi iz odstupanja pri instalaciji, nedostataka u održavanju ili problema s kompatibilnošću sustava. Ispod su-česti problemi i metode rješavanja problema:
Dimenzionalno odstupanje koje prelazi dopuštena odstupanja:
Osnovni uzroci:Akumulirana pogreška vodilja, izgubljeni parametri kompenzacije koraka, odstupanje od ravnosti instalacije, nedovoljno prednaprezanje;
Postupak rješavanja problema:Najprije upotrijebite laserski interferometar za otkrivanje pogreške elektroda. Ako odstupanja premašuju toleranciju, ponovno kalibrirajte kompenzaciju pogreške nagiba putem CNC sustava. Zatim provjerite status predopterećenja i ponovno podesite ako nije dovoljno. Na kraju, kalibrirajte ravnost instalacije; ako odstupanja ostanu prevelika, ponovno instalirajte komponente.
Trzaji u putanji kretanja:
Osnovni uzroci:Nedovoljno podmazivanje dovodi do povećanog trenja, trošenja kuglice, prijenosa vibracija motora, oštećenih potpornih ležajeva;
Postupak rješavanja problema:Prvo provjerite stanje masti; zamijeniti ako je nedovoljan ili degradiran. Zatim rastavite kako biste provjerili istrošenost utora kuglice i navoja; zamijenite komponente ako su istrošene. Na kraju provjerite koncentričnost vijčanog spoja-motora; podesite fleksibilnu spojku ako postoji značajno odstupanje.
Točnost smanjene ponovljivosti:
Osnovni uzroci:Gubitak predopterećenja, povećani unutarnji zazor matice, istrošenost potpornog ležaja;
Postupak rješavanja problema:Measure axial play. If >0,001 mm, ponovno podesite predopterećenje. Ako je neučinkovito, provjerite unutarnji zazor matice i stanje potpornog ležaja. Zamijenite OEM dijelovima ako su oštećeni.
Visok{0}}odnos točnosti rezanja:
Osnovni uzroci:Toplinska deformacija vijka zbog visoke-brzinske radne topline, visoke-temperaturne kvarove mazive masti, prekomjernog predopterećenja koje uzrokuje toplinu trenja;
Postupak rješavanja problema:Pratite temperaturu vijka tijekom-rade velikom brzinom. Ako je prekomjerno, ugradite uređaje za raspršivanje topline; zamijenite mazivom otpornom-na visoke temperature; odgovarajuće smanjiti predopterećenje (unutar dopuštenih granica).
Korak 5: Nadogradnje i optimizacija troškova-Ravnoteža između preciznosti i ulaganja, odabir pravog umjesto skupog
Za postojeće laserske rezače, prilikom nadogradnje na visoko{0}}precizne kuglaste vretena kako bi se poboljšala točnost rezanja, uravnotežite zahtjeve za preciznošću s ulaganjem u troškove. Osnovne strategije optimizacije uključuju:
Nadogradite po potrebi, izbjegavajte pre-preciznost:
Opća obrada lima:Nema potrebe za nadogradnjom na C2 stupanj; nadogradnja na C7 visoko{2}}precizne kuglaste vijače dovoljna je, smanjujući troškove za 30%-40% u usporedbi s razredom C2.
Precizna obrada dijelova (preciznost rezanja manja ili jednaka ±0,02 mm):Precizno nadogradite na C7 ili C2 stupanj dok istovremeno podešavate parametre kompenzacije visine. Izbjegavajte nadogradnju samo vijka bez optimizacije sustava, što može spriječiti postizanje potrebne točnosti.
Komplementarne nadogradnje za poboljšane performanse:
Prilikom nadogradnje navisoko{0}}precizni kuglični vijak, istodobno nadogradite fleksibilne spojke i precizne potporne ležajeve kako biste spriječili da nedovoljna točnost drugih komponenti ugrozi rad vijaka. Jedan je stroj pokazao minimalno poboljšanje točnosti samo nakon nadogradnje vijka; nakon nadogradnje spojnica i ležajeva, točnost je poboljšana s ±0,03 mm na ±0,015 mm.
Optimizirajte parametre CNC sustava ponovnim kalibriranjem kompenzacije pogreške nagiba i servo postavki kako biste precizno uskladili sustav s visoko{0}}preciznim vijkom.
Zaključak: Visoko{0}}precizni kuglasti vijak-Osnovna podrška za točnost laserskog rezača
Uobičajene zablude među poduzećima uključuju:"vjerujući da samo nadogradnja na visoko{0}}precizne kuglaste vijače poboljšava točnost uz zanemarivanje instalacije, otklanjanja pogrešaka i integracije sustava"; "slijepo traženje ultra-visokih preciznih kvaliteta što dovodi do gubitka troškova"; i "previđanje rutinskog održavanja koje uzrokuje brzu degradaciju točnosti." Oni ne uspijevaju u potpunosti iskoristiti prednosti visoko-preciznih vijaka. U stvarnosti, nakon zatvorenog-procesa petlje-definiranja zahtjeva za preciznošću rezanja → odabir odgovarajućeg visoko{7}}preciznog kugličnog vretena → osiguravanje pravilne instalacije i otklanjanja pogrešaka → provedba redovitog održavanja → optimiziranje parametara sustava-omogućuje značajna poboljšanja preciznosti po razumnoj cijeni.
Ako naiđete na izazove u poboljšanju preciznosti laserskog rezača ili odabiru visoko-preciznih kugličnih vijaka, slijedite ovaj redoslijed:Prvo definirajte zahtjeve za preciznošću rezanja → Odredite vrstu rezača i uvjete rada → Uskladite ocjenu preciznosti i parametre s kugličnim navojem → Instalirajte, otklonite pogreške i optimizirajte sustav. Za opću obradu, dajte prednost stupnju C7; za preciznu obradu odaberite stupanj C2; za ultra-visoku preciznu obradu odaberite stupanj C5. Za brzu procjenu učinkovitosti nadogradnje, navedite svoj "trenutni model stroja za rezanje, postojeću preciznost rezanja i ciljnu preciznost" kako biste dobili precizan prijedlog nadogradnje. Zapamtite: ključ za povećanje preciznosti laserskog rezanja s visoko{7}}preciznim kuglastim vijcima leži u "preciznom podudaranju + znanstvenoj instalaciji i održavanju." Samo potpunim iskorištavanjem prednosti preciznosti kugličnog vretena možete postići učinkovito, visoko{10}}precizno lasersko rezanje i podići konkurentnost proizvoda.
